欧亿8娱乐零件胚脱模限制

作者：欧亿8注册制品

发布时间：2016-09-03 00:00:00

来源：本站 阅读数量：1429次 点赞数量：1509次

导读：欧亿8娱乐零件的压制成型都是沿零件轴向进行的,并且欧亿8娱乐零件压胚必须在轴向模具中脱出,因此对压制方向呈某一角度的孔、倒锥、螺纹、金刚石滚花等都无法成型。各位可以按下文中对欧亿8娱乐零件结构设计进行更改,可适用于压制成型的设计方案。

    零件的压制成型都是沿零件轴向进行的，并且欧亿8娱乐零件压胚必须在轴向模具中脱出，因此对压制方向呈某一角度的孔、倒锥、螺纹、金刚石滚花等都无法成型。各位可以按下文中对欧亿8娱乐零件结构设计进行更改，可适用于压制成型的设计方案。

欧亿8娱乐设计修改

与加压方向垂直的沟槽成形无法脱模，需采用切削加工完成。

欧亿8娱乐零件设计修改

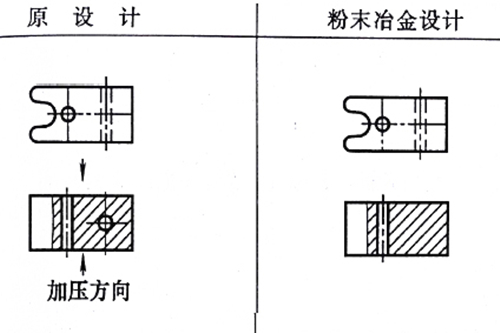

与加压方向垂直的孔成形后无法脱模，需采用切削加工完成。

欧亿8娱乐制品设计修改

倒锥形压胚无法脱模

欧亿8娱乐设计

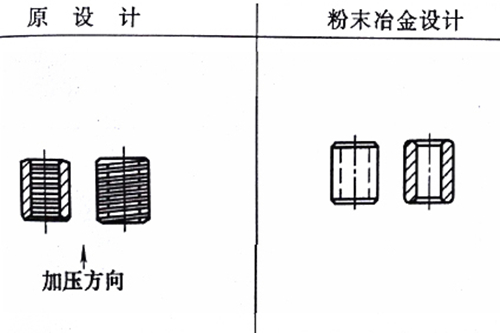

螺纹须成形烧结后切削加工完成

欧亿8娱乐设计修改

与压制方向垂直的退刀槽应改为与压制方向平行
